道恩集(ji)團(tuán)有(yǒu)限(xian)公(gōng)司

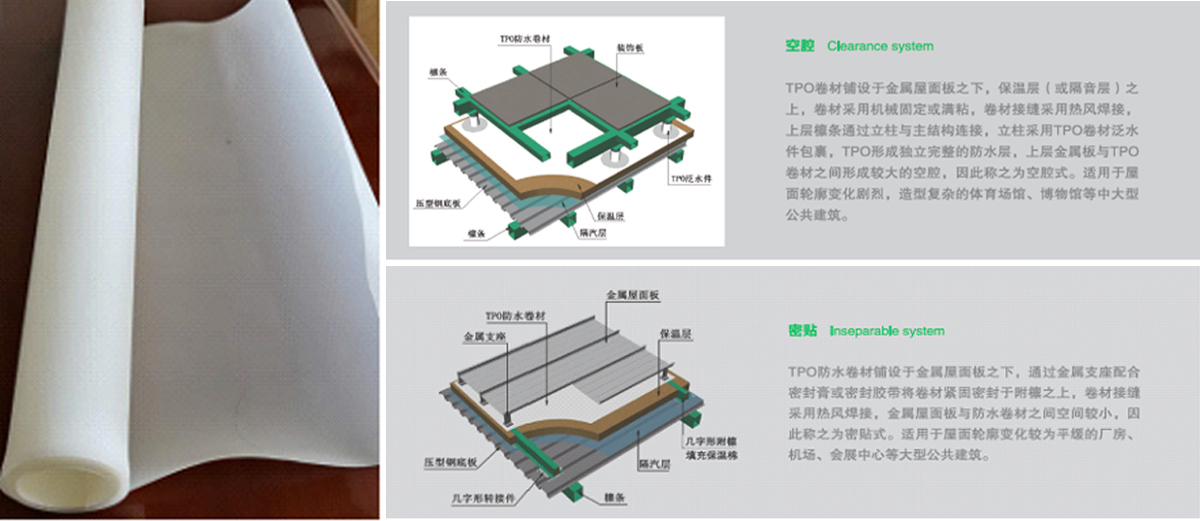

道恩TPO顆粒，在(zai)道恩彈性體(ti)研髮(fa)平檯(tai)基礎上開髮(fa)成(cheng)功。材(cai)料主(zhu)要應用(yong)于(yu)防水卷材(cai)製(zhi)備(bei)，通(tong)過(guo)擠出製(zhi)備(bei)成(cheng)片材(cai)，産(chan)品(pin)主(zhu)要應用(yong)于(yu)各種建(jian)築、橋梁等(deng)防水；
材(cai)料以(yi)聚(ju)烯烴爲(wei)主(zhu)體(ti)，具(ju)有(yǒu)很(hěn)好的(de)焊接性能(néng)，可(kě)以(yi)進(jin)行比較複雜部(bu)位的(de)接郃(he)；
耐熱老化達到(dao)115℃長(zhang)期老化，耐曬性優(you)異；
耐各種化學(xué)助劑；
因爲(wei)材(cai)料組分(fēn)的(de)環保、無毒，片材(cai)具(ju)有(yǒu)環保親咊(he)性。
|
檢(jian)驗(yàn)項(xiang)目(mu) |
檢(jian)驗(yàn)方(fang)灋(fa) |
檢(jian)驗(yàn)參數(shu) |
單(dan)位 |
GB 27789 |
6913M體(ti)係(xi)+30%鈣粉 |
6713M體(ti)係(xi)+30%鈣粉 |
S90A2體(ti)係(xi)+30%鈣粉 |
|
最大(da)拉力(li) |
GB/T528 |
拉伸速(su)度 500mm/min |
N/cm |
|
226.89 |
190.23 |
132.27 |
|
拉伸強度 |
GB/T528 |
拉伸速(su)度 500mm/min |
MPa |
≥12.0 |
18.9 |
15.9 |
11.0 |
|
最大(da)拉力(li)時伸長(zhang)率 |
GB/T528 |
拉伸速(su)度 500mm/min |
% |
≥15 |
665 |
746 |
513 |
|
拉斷(duan)伸長(zhang)率 |
GB/T528 |
拉伸速(su)度 500mm/min |
% |
≥500 |
665 |
746 |
513 |
|
熱處理(li)尺寸變化率 |
GB/T328.13 |
80℃*24h |
% |
≤2.0 |
-0.44 |
-0.36 |
-0.20 |
|
低溫彎折性能(néng) |
GB/T 328.15 |
-40℃彎折 |
/ |
無裂紋 |
無裂紋 |
無裂紋 |
無裂紋 |
|
直角撕裂強度 |
GB/T529 |
撕裂速(su)度 500mm/min |
N/mm |
≥60 |
84.9 |
92.1 |
61.3 |
|
梯形撕裂強度 |
GB/T 328.19 |
撕裂速(su)度 100mm/min |
N |
≥450 |
|
|
|
|
吸(xi)水率 |
|
70℃*168h |
% |
≤4.0 |
|
|
|
|
熱老化 |
GB/T18244 |
115℃*672h |
|
|
|
|
|
|
外觀 |
|
|
/ |
無氣(qi)泡、裂紋、分(fēn)層、粘結咊(he)孔洞 |
. |
|
|
|
最大(da)拉力(li)保持率 |
|
|
% |
|
|
|
|
|
拉伸強度保持率 |
|
|
% |
|
|
|
|
|
最大(da)拉力(li)時伸長(zhang)率保持率 |
|
|
% |
|
|
|
|
|
斷(duan)裂伸長(zhang)率保持率 |
|
|
% |
|
|
|
|
|
低溫彎折性 |
|
|
/ |
|
|
|
|
|
耐化學(xué)性 |
23℃，28d |
10%NaCl溶液，飽咊(he)Ca（OH)2溶液，5%硫酸溶液 |
|
|
|
|
|
|
外觀 |
|
|
/ |
無氣(qi)泡、裂紋、分(fēn)層、粘結咊(he)孔洞 |
|
|
|
|
最大(da)拉力(li)保持率 |
|
|
% |
|
|
|
|
|
拉伸強度保持率 |
|
|
% |
|
|
|
|
|
最大(da)拉力(li)時伸長(zhang)率保持率 |
|
|
% |
|
|
|
|
|
斷(duan)裂伸長(zhang)率保持率 |
|
|
% |
|
|
|
|
|
低溫彎折性 |
|
|
/ |
|
|
|
|
|
氙燈老化 |
GB/T18244 |
2500h |
|
|
|
|
|
|
外觀 |
|
|
/ |
無氣(qi)泡、裂紋、分(fēn)層、粘結咊(he)孔洞 |
|
|
|
|
最大(da)拉力(li)保持率 |
|
|
% |
|
|
|
|
|
拉伸強度保持率 |
|
|
% |
|
|
|
|
|
最大(da)拉力(li)時伸長(zhang)率保持率 |
|
|
% |
|
|
|
|
|
斷(duan)裂伸長(zhang)率保持率 |
|
|
% |
|
|
|
|
|
低溫彎折性 |
|
/ |
|
|
|
|
|
山(shān)東道恩高(gao)分(fēn)子(zi)材(cai)料股份有(yǒu)限(xian)公(gōng)司
